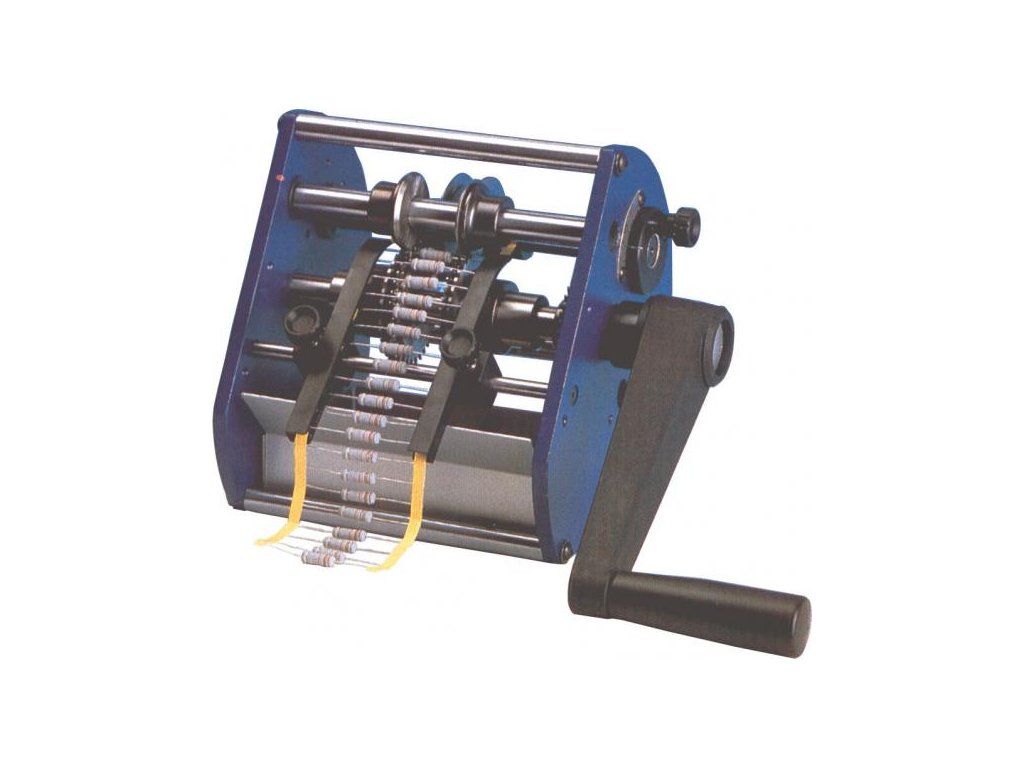

Střihací a ohýbací stroj TP 6/7.EC - pevný rozměr mřížky P = 5,08 mm
Kód: 415.102.EC
Související produkty
Detailní popis produktu
Střihací a ohýbací stroj TP 6/7.EC - pevný rozměr mřížky P = 5,08 mm
Jednoduchá konstrukce, bez ochranného krytu, bez možnosti připojení motoru.
Střihací a ohýbací stroj TP 6-EC lze použít k řezání a ohýbání axiálních páskovaných komponentů. Lze zpracovávat součásti s připojovacími dráty o průměru až 1,3 mm. Nastavení širokého rozsahu různých rozměrů je rychlé a snadné.
Technické údaje:
Výkon: cca 50 000 komponentů za hodinu
Rozměry: 230 x 180 x 210 mm
Hmotnost: 5 kg
Pro dráty o průměru 0,4 - 0,8 mm.
TP 6/1.EC - standardní
| P | B | c | L | d | D | |
| Min. mm | 6,5 | 4 | 1,2 | - | 0,4 | 0,4 |
| Max. mm | 60 | 13 | - | 50 | 1,3 | 16 |
TP 6/6.EC - zmenšený rozměr mřížky
| P | B | c | L | d | D | |
| Min. mm | 5,08 | 4 | 0,8 | - | 0,4 | 0,4 |
| Max. mm | 60 | 13 | - | 50 | 0,8 | 10 |
TP 6/7.EC - pevný rozměr mřížky P = 5,08 mm
| P | B | c | d | D | |
| Min. mm | 5,08 | 4 | 0,5 | 0,4 | 0,4 |
| Max. mm | fixní | 10 | - | 0,6 | 4 |
TP 6/4.EC - pro dráty o tloušťce do 1,4 mm
| P | B | c | L | d | D | |
| Min. mm | 10,16 | 5 | 2,4 | - | 0,6 | 0,6 |
| Max. mm | 60 | 13 | - | 50 | 1,4 | 16 |
Doplňkové parametry
| Kategorie: | ESD nářadí a příslušenství |
|---|---|
| Délka [mm]: | 230 |
| Hmotnost: | 5,0 kg |
| Komponentů za hodinu: | 50 000 |
| Rozteč pásky P: | 5,08 mm |
| Šířka [mm]: | 180 |
| Výška [mm]: | 210 |
