Skosené vyhotovenie HT s priemerom 3,5 mm spája širší kontaktný koniec s geometriou na účinný prenos tepla. Pre rukoväte JBC T245.
Priama dlátová geometria má rozmer 3 × 1 mm. Zahnutou alternatívou k tomuto modelu je C245761. Pre rukoväte JBC T245.
Zmenšená pocínovaná plocha je určená najmä na lokálne opravy spájkovaných spojov. Pre rukoväte JBC T245.
Lyžičková pracovná plocha s priemerom 2,3 mm má viditeľnú dutinku na prácu so spájkou. Pre rukoväte JBC T245.
Špeciálne dláto má zosilnenú železnú povrchovú vrstvu. Výrobca ho uvádza ako vhodné najmä na robotické aplikácie. Pre rukoväte JBC T245.
JBC C245070E: hrot v tvare dláta 5 × 1,7 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.
Mostíkové zakončenie umožňuje pri oprave konektora súčasne zahrievať jeho dva konce. Model je určený pre terminály Faston. Pre rukoväte JBC T245.
Skosenie s priemerom 2 mm má obmedzenú pocínovanú plochu na cielené opravy jednotlivých spojov. Pre rukoväte JBC T245.
Kužeľový hrot s priemerom 3 mm využíva geometriu HT pre spoje vyžadujúce účinný prenos tepla. Pre rukoväte JBC T245.
JBC C245109: hrot na odstraňovanie povlakov 4,3 mm. Hrot slúži na odstraňovanie povlakov pri opravách elektroniky. Nie je určený na spájkovanie. Pre nástroje JBC T245.
JBC C245116: hrot na piny a konektory R 1 mm. Špeciálny tvar je určený na spájkovanie kontaktov konektorov. Pre nástroje JBC T245.
JBC C245117: hrot na piny a konektory Ø 1,45 mm. Špeciálny tvar je určený na spájkovanie kontaktov konektorov. Pre nástroje JBC T245.
JBC C245118: hrot na piny a konektory 0,4 mm. Špeciálny tvar je určený na spájkovanie kontaktov konektorov. Pre nástroje JBC T245.
JBC C245119: dierovací hrot na plasty s PTFE Ø 1 mm. Hrot s povlakom PTFE slúži na tepelné dierovanie plastov. Pracovná teplota musí byť pod 200 °C. Pre nástroje JBC T245.
JBC C245121: rezací hrot na plasty 13 mm. Vyhrievaná čepeľ slúži na rezanie plastových materiálov. Pre nástroje JBC T245.
JBC C245122: hrot na piny a konektory R 2 mm. Špeciálny tvar je určený na spájkovanie kontaktov konektorov. Pre nástroje JBC T245.
JBC C245123: nitovací hrot na plasty 4 × 4 mm. Hrot prenáša teplo do plastu pri tepelnom nitovaní. Pre nástroje JBC T245.
JBC C245124: nitovací hrot na plasty 4,25 × 2 mm. Hrot prenáša teplo do plastu pri tepelnom nitovaní. Pre nástroje JBC T245.
Zahnutá pracovná časť má výrazne odsadenú jemnú špičku. Priemer 0,4 mm spája s prístupom mimo osi nástroja. Pre rukoväte JBC T245.
JBC C245136: odspájkovací hrot na mikrospínače. Tvarovaný hrot je určený na odspájkovanie mikrospínačov typu Micro Stick Switch, napríklad pri opravách mobilných zariadení. Pre...
JBC C245138: rezací hrot na plasty 12 mm. Vyhrievaná čepeľ slúži na rezanie plastových materiálov. Pre nástroje JBC T245.
JBC C245143: dvojitý nitovací hrot na plasty Ø 1,8 mm. Dvojité zakončenie umožňuje tepelné tvarovanie dvoch plastových nitov. Pre nástroje JBC T245.
Hrot na odspájkovanie čipových súčiastok má špeciálnu pocínovanú dĺžku 3,5 mm. Označený rozmer typu Chip je 2,2 mm. Pre rukoväte JBC T245.
JBC C245155E: hrot v tvare dláta 2,4 × 0,8 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.
JBC C245156E: skosený hrot Ø 2,4 mm. Šikmá kontaktná plocha ponúka plošné priloženie pri držaní rukoväte pod uhlom. Pre nástroje JBC T245.
JBC C245157E: hrot v tvare noža 7,2 × 0,1 mm. Nožový profil kombinuje úzku hranu a dlhšiu kontaktnú plochu na spájkovanie. Pre nástroje JBC T245.
JBC C245158E: hrot v tvare dláta 1,2 × 0,4 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.
JBC C245159E: hrot v tvare dláta 0,8 × 0,4 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.
JBC C245160E: hrot v tvare dláta 1,6 × 0,5 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.
JBC C245161E: hrot v tvare dláta 3,2 × 0,8 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.
Dutá pracovná časť s chrómovým povrchom je určená na tepelné nitovanie plastov. Pre rukoväte JBC T245.
Vyhotovenie Plastics Inox je určené na prácu s plastmi. Valcové zakončenie má priemer 1,7 mm. Pre rukoväte JBC T245.
JBC C245167: hrot na tepelné dierovanie plastov Ø 2,1 mm. Vyhrievaný špicatý koniec slúži na vytváranie otvorov v plaste. Pre nástroje JBC T245.
JBC C245168: hrot na tepelné dierovanie plastov Ø 3,1 mm. Vyhrievaný špicatý koniec slúži na vytváranie otvorov v plaste. Pre nástroje JBC T245.
Dláto 1 × 0,5 mm vytvára malú plochú kontaktnú hranu. Výkres zobrazuje kompaktnú pracovnú časť. Pre rukoväte JBC T245.
Kompaktné dláto má šírku 1,8 mm pri hrúbke 0,5 mm. Oproti C245170 ponúka širšiu kontaktnú hranu. Pre rukoväte JBC T245.
JBC C245172E: skosený hrot Ø 1 mm. Šikmá kontaktná plocha ponúka plošné priloženie pri držaní rukoväte pod uhlom. Pre nástroje JBC T245.
JBC C245175E: skosený hrot Ø 1,2 mm. Šikmá kontaktná plocha ponúka plošné priloženie pri držaní rukoväte pod uhlom. Pre nástroje JBC T245.
JBC C245176E: skosený hrot Ø 1,5 mm. Šikmá kontaktná plocha ponúka plošné priloženie pri držaní rukoväte pod uhlom. Pre nástroje JBC T245.
JBC C245201: kužeľový hrot Ø 0,6 mm. Kužeľové zakončenie umožňuje priložiť hrot k jednotlivému spájkovanému bodu. Pre nástroje JBC T245, ALE250.
JBC C245215: hrot na puzdrá DIL 9,6 × 18 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.
JBC C245220: hrot na puzdrá DIL 5,4 × 6 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.
JBC C245221: hrot na puzdrá DIL 5,4 × 10 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.
JBC C245222: hrot na puzdrá DIL 7,1 × 13 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.
JBC C245223: odspájkovací hrot QFP 8,5 × 8,5 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.

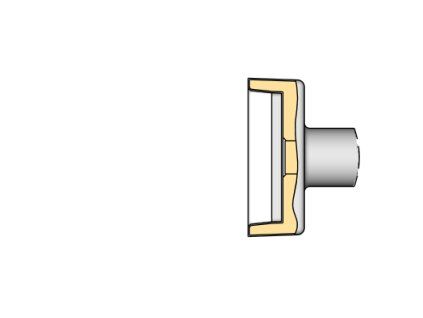

JBC C245224: odspájkovací hrot QFP 12 × 12 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.
JBC C245226: hrot na puzdrá DIL 15,2 × 29 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.
JBC C245227: odspájkovací hrot QFP 17,5 × 17,5 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.
JBC C245228: odspájkovací hrot QFP 12,4 × 15 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.
JBC C245230: kužeľový hrot Ø 0,3 mm. Kužeľové zakončenie umožňuje priložiť hrot k jednotlivému spájkovanému bodu. Pre nástroje JBC T245, ALE250.
