Spájkovacia technika — spájkovacie stanice a hroty JBC, Weller, QUICK, Strana 6

JBC C245234: zahnutý kužeľový hrot Ø 0,4 mm. Zahnuté zakončenie umožňuje prístup k spoju pod uhlom. Pre nástroje JBC T245.

Štvorcový pracovný koniec 17 × 17 mm je určený pre pätice PLCC so 44 kontaktnými pozíciami. Pre rukoväte JBC T245.

Špeciálne obdĺžnikové zakončenie je určené pre pätice PLCC s 32 kontaktnými pozíciami. Pre rukoväte JBC T245.

JBC C245250: hrot na puzdrá DIL 5,4 × 8 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.

JBC C245256: skosený hrot Ø 3,5 mm. Šikmá kontaktná plocha ponúka plošné priloženie pri držaní rukoväte pod uhlom. Pre nástroje JBC T245, ALE250.

Kužeľové zakončenie s priemerom 1,5 mm je zahnuté na šikmé priloženie. Pri výbere zohľadnite priestor pre ohyb. Pre rukoväte JBC T245.

Zahnutý kužeľový koniec 2 mm využíva vyhotovenie HT. Spája šikmý prístup s geometriou na prenos tepla. Pre rukoväte JBC T245.

JBC C245261: hrot v tvare dláta 3 × 1 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.

JBC C245268 – hrot Dual In Line 5 × 1,5 mm. Špeciálna kartuša na rýchle spájkovanie kolíkových kontaktov. Výrobca ju označuje ako Dual In Line.

JBC C245301: skosený hrot Ø 8,8 mm. Šikmá kontaktná plocha ponúka plošné priloženie pri držaní rukoväte pod uhlom. Pre nástroje JBC T245.

JBC C245303: hrot na puzdrá DIL 6,5 × 6 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.

JBC C245304: tunelový hrot na DIL 9,6 × 15 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.

JBC C245305: hrot na puzdrá DIL 9,6 × 12 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.

JBC C245306: hrot na puzdrá DIL 9,6 × 10 mm. Dve protiľahlé kontaktné strany sú určené na súčiastky s vývodmi v dvoch radoch. Pre nástroje JBC T245.

JBC C245311: nitovací hrot na plasty 20 × 6 mm. Špeciálny pracovný koniec je určený na tepelné spracovanie plastov. Pre nástroje JBC T245.

JBC C245312: nitovací hrot na plasty Ø 3,2 mm. Špeciálny pracovný koniec je určený na tepelné spracovanie plastov. Pre nástroje JBC T245.

JBC C245313: nitovací hrot na plasty Ø 4,1 mm. Špeciálny pracovný koniec je určený na tepelné spracovanie plastov. Pre nástroje JBC T245.

JBC C245315: odspájkovací hrot QFP 15 × 15 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.

JBC C245344: odspájkovací hrot QFP 26 × 26 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.

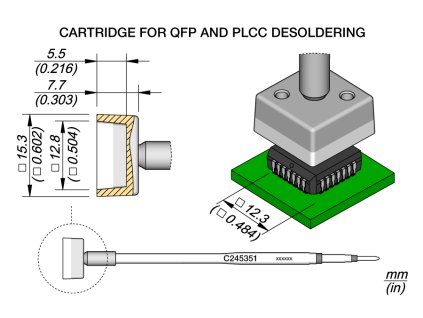

JBC C245351: odspájkovací hrot QFP 12,3 × 12,3 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.

JBC C245352: odspájkovací hrot QFP 15,4 × 15,4 mm. Tvarovaný koniec slúži na odspájkovanie puzdier QFP a PLCC kontaktným ohrevom vývodov. Pre nástroje JBC T245.

JBC C245354E: skosený hrot Ø 3,5 mm. Šikmá kontaktná plocha ponúka plošné priloženie pri držaní rukoväte pod uhlom. Pre nástroje JBC T245.

Kužeľové vyhotovenie HT má priemer 1 mm a geometriu optimalizovanú na tepelný prenos pri spájkovaní. Pre rukoväte JBC T245.

Skosené vyhotovenie HT zachováva priemer 1,5 mm a pridáva geometriu optimalizovanú na prenos tepla. Pre rukoväte JBC T245.

Pri rozmere 1,2 × 0,7 mm ponúka táto verzia dlátovú geometriu HT na tepelne náročnejšie spájkovanie. Pre rukoväte JBC T245.

Dláto HT s rozmerom 2,2 × 1 mm je určené na prenos tepla cez plochý pracovný koniec. Pre rukoväte JBC T245.

Zahnuté kužeľové zakončenie s priemerom 3 mm vytvára robustnejší kontakt pri šikmom prístupe k spoju. Pre rukoväte JBC T245.

Zahnutý kužeľový hrot 4 mm má vyhotovenie HT na tepelne náročné spoje prístupné pod uhlom. Pre rukoväte JBC T245.

JBC C245629E: zahnutý kužeľový hrot Ø 4 mm. Zahnuté zakončenie umožňuje prístup k spoju pod uhlom. Pre nástroje JBC T245.

JBC C245651: hrot na ťahové spájkovanie 1,25 mm. Vidlicové vyhotovenie je určené na ťahové spájkovanie vývodov prechádzajúcich doskou. Pre nástroje JBC T245.

JBC C245654: hrot na ťahové spájkovanie 0,75 mm. Vidlicové vyhotovenie je určené na ťahové spájkovanie vývodov prechádzajúcich doskou. Pre nástroje JBC T245.

JBC C245658: vidlicový hrot Chip 2 mm. Vidlicový koniec je určený na prácu s čipovými súčiastkami. Pre nástroje JBC T245.

JBC C245662: hrot na kruhové konektory R 4,5 mm. Zaoblený výrez prilieha ku kruhovému kontaktu pri spájkovaní káblov a konektorov. Pre nástroje JBC T245.

JBC C245667: hrot na ťahové spájkovanie 1,25 mm. Vidlicové vyhotovenie je určené na ťahové spájkovanie vývodov prechádzajúcich doskou. Pre nástroje JBC T245.

JBC C245669: hrot na ťahové spájkovanie 1,25 mm. Vidlicové vyhotovenie je určené na ťahové spájkovanie vývodov prechádzajúcich doskou. Pre nástroje JBC T245.

JBC C245673: hrot v tvare dláta 0,8 × 0,3 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.

Tento hrot slúži na tepelné tvarovanie plastov metódou heat staking. Pracovný koniec má priemer 3,2 mm. Pre rukoväte JBC T245.

JBC C245701: hrot na ťahové spájkovanie 0,75 mm. Vidlicové vyhotovenie je určené na ťahové spájkovanie vývodov prechádzajúcich doskou. Pre nástroje JBC T245.

Tento model je oproti C245908 dlhší a viac kužeľový. Zachováva dlátové zakončenie 4,8 × 1,5 mm a vyhotovenie HT. Pre rukoväte JBC T245.

Skosené zakončenie s priemerom 1,2 mm vytvára šikmú kontaktnú plôšku. Pri výbere zohľadnite jej orientáciu voči spoju. Pre rukoväte JBC T245.

Čepeľ s viacerými kontaktnými výrezmi je určená na ťahové spájkovanie viacerých plôšok súčasne. Pre rukoväte JBC T245.

Priame dláto s rozmerom 2,7 × 1 mm ponúka plochý pracovný koniec medzi šírkami 2,4 a 3 mm v rade C245. Pre rukoväte JBC T245.

Čepeľ široká 10 mm má kompaktný rozšírený pracovný koniec. Výrobca ju určuje na opravné práce. Pre rukoväte JBC T245.

Úzke dláto 0,6 × 0,3 mm ponúka plochú kontaktnú hranu pre drobné spájkovacie plôšky. Pre rukoväte JBC T245.

Zahnuté dláto 3,2 × 1,5 mm poskytuje širokú kontaktnú hranu pre spoje prístupné pod uhlom. Pre rukoväte JBC T245.

JBC C245735E: hrot v tvare dláta 2,7 × 1 mm. Plochý koniec umožňuje priloženie k spájkovacej plôške hranou alebo širšou kontaktnou plochou. Pre nástroje JBC T245.

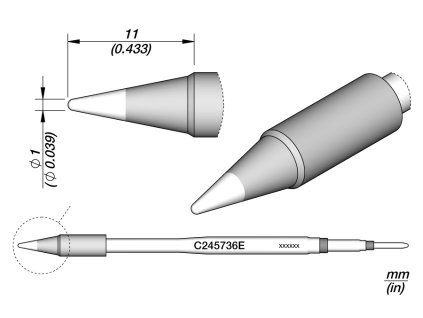

JBC C245736E: kužeľový hrot Ø 1 mm. Kužeľové zakončenie umožňuje priložiť hrot k jednotlivému spájkovanému bodu. Pre nástroje JBC T245.

Priame dláto 2,4 × 0,6 mm má širokú pocínovanú plochu a vyhotovenie HT na účinný prívod tepla. Pre rukoväte JBC T245.

Úzka dlátová špička 0,8 × 0,6 mm má geometriu HT na účinný prenos tepla. Pre rukoväte JBC T245.

Jemné skosenie spája úzke zakončenie s malou plôškou. Dĺžka pracovnej časti 13,5 mm pomáha pri prístupe medzi súčiastkami. Pre rukoväte JBC T245.
